产品介绍

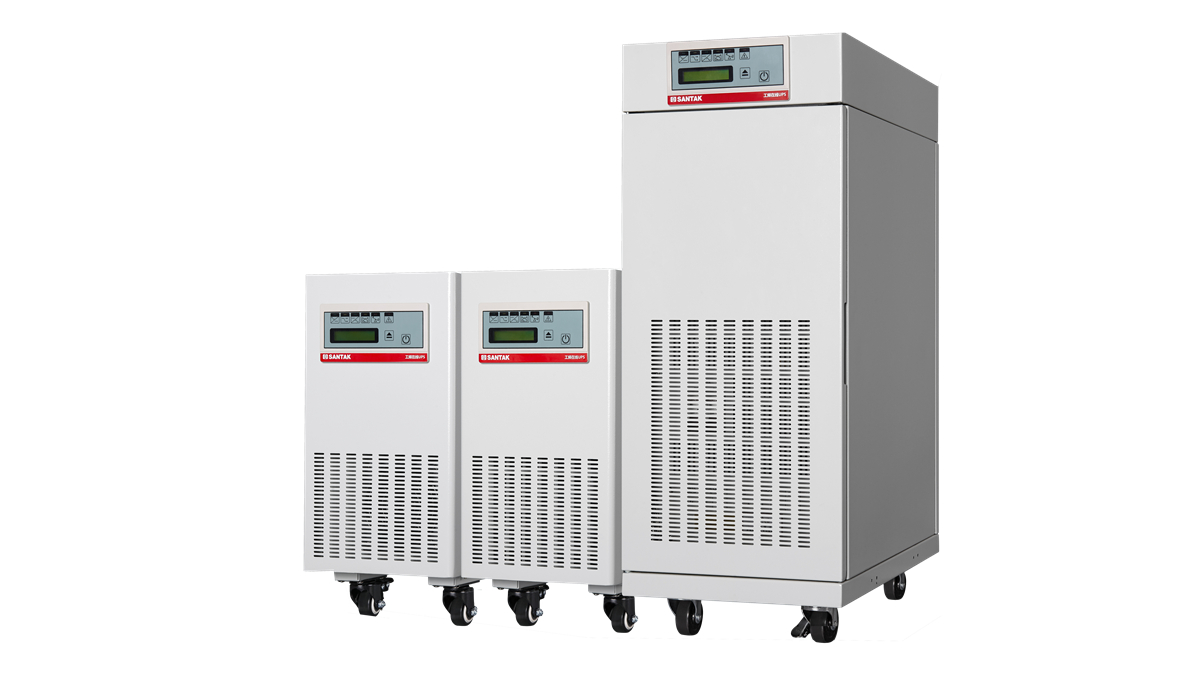

SIU 1-10K 工业UPS

山特凭借40多年雄厚的电力电子技术研发实力和UPS先进设计应用经验推出了SIU系列工业级UPS产品。该系列UPS标配隔离变压器，可有效抑制高频干扰，在恶劣环境下持续稳定保障负载供电。可适配如水泵、电机等冲击性负载，应对各种轻/重工业领域的应用，为客户提供更专业的电力保障。

应用场景

• 电力行业
• 石油石化
• 制造行业
• 交通运输行业
• 其他轻/重工业等

产品特点

• 使用独立封装整流模块（6KVA以上）以及大电流、高耐压逆变IGBT，具有强大抗冲击能力和瞬间过载能力，保障用户负载供电稳定
• 防护设计完善，隔离变压器经绝缘处理，所有电路板喷涂三防漆，可有效应对恶劣使用环境
• 标配输出隔离变压器，能有效抑制高频干扰，防止市电浪涌传至 UPS 输出。防止逆变器输出电压的直流分量危害负载设备，同时抑制和阻断整流器与逆变器工作时产生的共模干扰
• 配备 LCD 中文显示，RS232 通信接口，实现 UPS 与电脑监控连接。同时配备智能卡插槽，可选配AS400 卡、NMC卡、CMC 卡，搭配山特 WinPower G2 电源监控软件，能实现 UPS 集群监控、上位机关机等功能
• 具有市电自启动功能，当 UPS 电池放电完毕关机，当市电恢复 UPS 可自动开启逆变和充电功能
• UPS 因过载或过温保护转旁路后，当系统参数恢复，UPS 可自动转回正常供电模式

规格参数


额定容量		SIU-1KS-B	SIU-1KS	SIU-2KS-B	SIU-2KS	SIU-3KS-B	SIU-3KS	SIU-6KS	SIU-10KS
额定容量		1kVA/800W	1kVA/800W	2kVA/1.6kW	2kVA/1.6kW	3kVA/2.4kW	3kVA/2.4kW	6kVA/4.8kW	10kVA/8kW
输入	相数	单相三线（L+N+G）
	电压范围	220Vac±25%（165Vac~275Vac）
	频率范围	额定50Hz，频率范围45~55Hz
	接线方式	IEC C14插座		32A端子排				63A端子排
	开关配置	标配：交流输入/电池输入开关；选配：旁路/输出/维修开关
	最大电流（RMS）	8A		12A		18A		32A	63A
输出	相数	单相三线（L+N+G）
	额定电压	220Vac/50Hz
	电压精度	220Vac±1%
	频率精度	50Hz±0.2%（电池模式下），市电逆变模式跟随旁路
	接线方式	国标插座*2		32A端子排				63A端子排
	THDV	≤3%（市电模式，线性满载状态下）
	功率因数	0.8
	切换时间	市电←→电池：0ms   旁路←→逆变：≤1ms
	过载能力	<115%额定负载，长期运行； 115-125% 额定负载，10分钟； >125%额定负载，30秒
电池	接线方式	电池插座		32A端子排				63A端子排
	充电电流	≥4A
	额定电压	48V	192Vdc	96V	192Vdc	96V	192Vdc	192Vdc	192Vdc
	电池节数	4节	16节	8节	16节	8节	16节	16节	16节
	浮充电压	13.5V/节
	低压保护值	10.5V/节
界面	显示界面	LCD液晶中文显示+LED状态指示灯
	通讯接口	标配RS232和智能卡插槽，可选装山特AS400卡、NMC卡、CMC卡
	监控软件	WinPower-G2
尺寸	机器尺寸（长*宽*高 ）mm	500*233*450	500*233*450	581*233*466	581*233*466	581*233*466	581*233*466	581*233*466	420*300*765
	包装尺寸（长*宽*高） mm	570*324*545	570*324*545	670*324*545	670*324*545	670*324*545	670*324*545	670*324*545	510*390*815
重量	净重 kg	36	27	44	32	46	34	41	83
	毛重 kg	37.5	28.5	45.6	33.6	47.6	35.6	42.6	84.7
环境要求	运行温度	-10℃~+40℃
	运行湿度	0-95%无凝露
	储存温度				-10℃～+45℃
	噪声（1米）	＜55dB							＜60dB
	海拔	≤ 1000米（不降额）; 高于1000m每升高1km降额5%，最高6000米
	防护等级	IP20
安装方式		落地塔式，带自锁滚轮
认证		泰尔认证
质保期		三年
