产品介绍

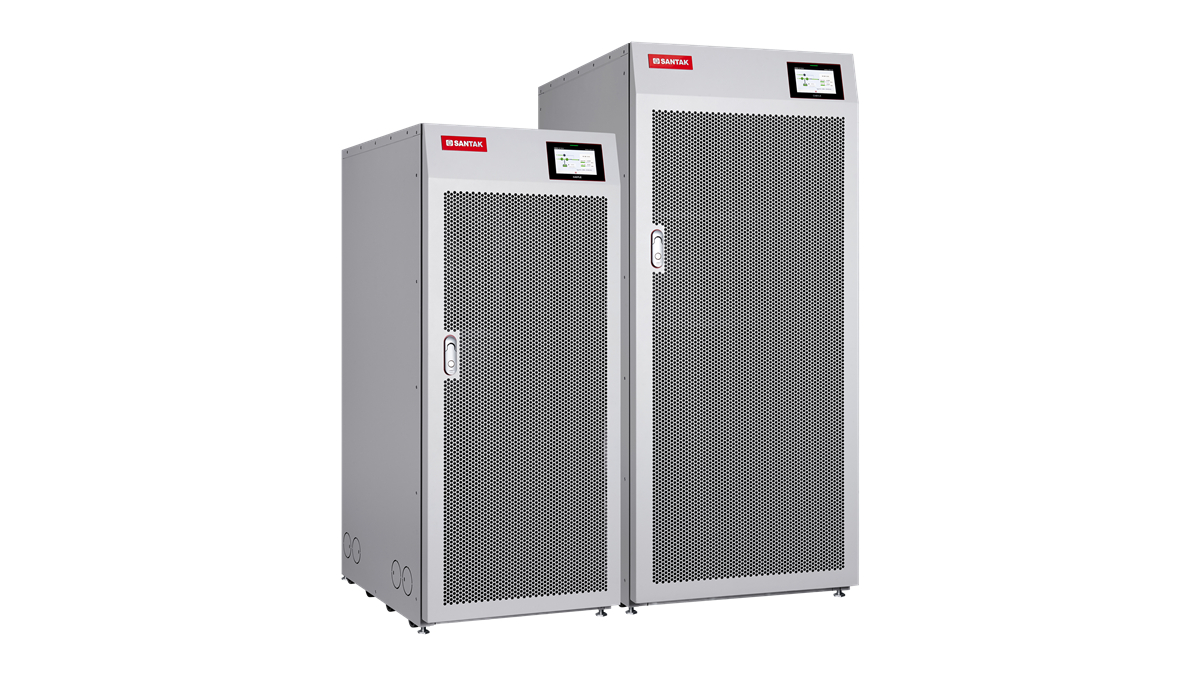

城堡系列 3C3 HD ISO 系列 (15 -80kVA )

山特城堡 3C3 HD 是山特城堡 3C3 经典产品系列的创新升级产品，山特城堡系列 UPS 秉承为用户关键负载提供安全、可靠、稳定、环保的电力保障为宗旨，不断对产品进行优化和更新。3C3 HD ISO 工业机则是在 3C3 HD 的基础上标配增加内置隔离变压器，以及对内部的器件进行防护升级，以更有针对性的在各种工业应用环境下为用户提供更好的不间断电源保护。

应用场景

• 电力行业
• 石油石化
• 制造行业
• 交通运输行业
• 其他轻/重工业等

产品特点

高可靠性

• 整机全电路板智能喷涂三防漆，可有效提升产品的防盐雾，防腐蚀能
  力。并采用全自动喷涂和蓝光检测技术，确保喷涂品质
• 产品内部器件优化和外壳防护等级提升，标准型号防护等级提升至IP21，最高可提升至 IP31，更高可靠性及更广适应性
• 内部标准配置 R 级绝缘等级变压器，符合 UL1446 标准
• 可选 C 级防雷器，无惧电网电压波动影响


高效节能

• 采用高频整流及逆变设计，具有更低谐波及更高输入功因
• 整机在线效率高达 93%，输出功率因数高达 0.9
• 标配山特智能充电管理，有效延长电池寿命
• 具有智能 ECO 节能模式，保障负载供电的前提下实现系统效率最大化

智能运维

• 模块化设计，易于维护及更换
• 搭配5英寸彩色触摸屏，易于操作及管理
• 具有关键器件维护提醒功能，降低故障风险

灵活部署

• 内置输出隔离变压器，体积小巧，节约宝贵机房空间
• 集成主路输入，旁路输入，输出及维修旁路开关
• 随机附配RS232/Relay卡片，可以提供的输出干接点信号
• 支持 MODBUS TCP 和RTU 协议。通过结合应用楼宇管理系统（BMS）可为UPS系统提供持续、可靠、精确的远程监控服务。用户可享受自定义例如远程关机，卸载等任务, 第一时间获取UPS的系统提示, 而无需亲临现场

规格参数


主要		3C3 HD ISO-15K	3C3 HD ISO-20K	3C3 HD ISO-30K	3C3 HD ISO-40K	3C3 HD ISO-60K	3C3 HD ISO-80K
额定容量		15KVA/13.5KW	20KVA/18KW	30KVA/27KW	40KVA/36KW	60KVA/54KW	80KVA/72KW
输入	输入方式	三相+N线+地线
	频率	50/60Hz，范围40-72Hz
	功率因数	≥ 0.99
	市电电压范围	201 ~ 478Vac线电压     116 ~ 276Vac相电压
	旁路电压范围	338 ~ 458Vac线电压 195 ~ 264Vac相电压
	输入电流谐波	<2%线性负载   <5%非线性负载
输出	额定电压	230/400Vac，3相+N线+地线，（220/380，240/415可选）
	功率因数	0.9
	频率误差	同步旁路频率范围±4Hz
	电压稳定性	稳态<1%
	过载时间	102–110%负载60分钟，111–125%负载10分钟，126–150%负载1分钟
功能	在线双变换模式效率	高达93%
	ECO节能模式效率	高达99%
	电池类型	VRLA铅酸电池，AGM，胶体电池，NiCad电池，锂电池
	电池电压	±16~±22节
	充电方式	智能电池管理
	额定充电电流	15A	20A	30A	40A	60A	80A
	并机能力	4台并机
使用   环境	环境温度	0-50℃ (40-50℃时需降额)
	储藏温度	–15 ~ +70℃
	环境湿度	5 - 95 % ，无凝露
	海拔高度	海拔1500米内无需降额，若超过1000米时应按GB/T 3859.2的规定降容使用
尺寸	宽*深*高（mm）	500*700*1200				600*770*1400
重量	净重(不含电池）	230kg	230kg	255kg	290kg	400kg	550kg
	毛重(不含电池）	260kg	260kg	285kg	315kg	435kg	585kg
安全   标准	符合标准	GB4943；YD/T1095；GB/7260.2；IEC/62040
