产品介绍
- 中、小型数据中心
- 计算机数据机房
- 通讯基站
- 自动化控制系统
- 安保系统
- 广播电视系统
- 工厂生产过程控制
- 石油化工
- 交通信号系统
- 轨道交通
- 集成输出隔离变压器，更高的功率密度，为您节省占地；
- 高达0.9输出功因，与当代IT设备高度匹配，适应性更广；
- 支持并机，满足不同容量规模的电力保护需要；
- 双/单输入可选，满足不同用户需求，灵活性更高；
- 电池节数连续可调，可灵活配置；
- 支持锂电池储能应用
- 标配防尘网，满足更多应用场景；
- PCBA三防技术，提升系统可靠性；
- 智能电池管理，为您延长高达50%电池寿命；
- N+1冗余并机技术，提升电力系统可靠性；
- 采用高可靠性关键元器件选型设计；
- 支持电池状态检测、辅助电源检测；
- 标准配置双输入，供电更有保障。
- 占地面积小，可高达44%空间节省；
- 便捷安装，节省您的安装成本；
- 支持2台并机供电池组，节省您的初期投入成本和占地面积。
- 模块化设计，易于维护，节省您的维护成本；
- Winpower监控，可通过网页、APP监控、管理您的电力运行；
- 丰富配置，多种接口和板卡支持，满足您不同的通讯和监控需要；
- 智能化管理，降低了日常UPS的维护难度；
- 全前方维护，节省服务空间；
- 标配滚轮易于现场移动及安装就位。

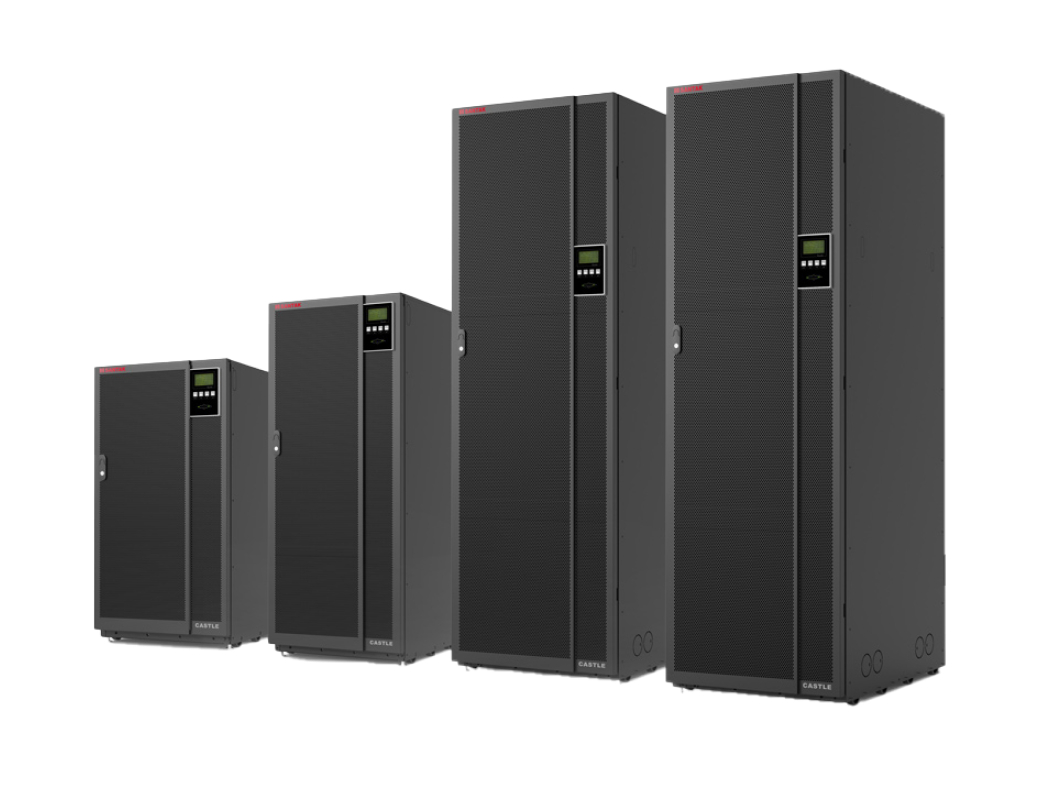

城堡系列 3C3 Pro ISO (15 -200kVA )
城堡3C3 Pro是山特城堡3C3经典产品系列的全新换代产品，采用全数字化控制技术，集成了当代电力电子和自动控制领域的技术大成果，为用户关键负载提供安全、可靠、稳定、环保的电力保障。在延续城堡3C3系列UPS高可靠度和高适应性的同时，全新一代城堡 3C3 Pro 提供了更大的功率、更低的TCO、更可靠的业务保障和更便捷的维护和管理。
3C3 Pro ISO版本是在3C3 Pro基础上专门针对轨道交通，工业等应用环境升级开发的新产品。能够在复杂恶劣的运行环境下为用户关键负载提供安全，可靠，稳定，绿色的电力保障。
应用场景
更大功率，配置灵活满足更多应用场景
更可靠保障， 为关键电力保驾护
更低TCO, 为业主节省拥有成本
更便捷维护和管理
规格参数
型号 | 15KS-ISO | 20KS-ISO | 30KS-ISO | 40KS-ISO | 60KS-ISO | 80KS-ISO | 100KS-I1SO | 120KS-ISO | 160KS-ISO | 200KS-ISO | |
功率等级 | kVA | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 |
kW | 13.5 | 18 | 27 | 36 | 54 | 72 | 90 | 108 | 144 | 180 | |
拓扑结构 | 双变换在线式，IGBT | ||||||||||
UPS整流输入 | |||||||||||
拓扑结构 | IGBT，PWM调制技术 | ||||||||||
额定电压 | 380Vac/220Vac | ||||||||||
电压范围 | -50% ~ 20%，视负载量变化 | ||||||||||
功率因数 | 0.99 | ||||||||||
THD (i) | <5% | ||||||||||
频率 | 50/60Hz自适应 | ||||||||||
频率范围 | 42 - 72 Hz | ||||||||||
UPS输出 | |||||||||||
输出隔离变压器 | 标配 | ||||||||||
功率因数 | 0.9 | ||||||||||
电压 | 380Vac/220Vac +/-1% | ||||||||||
过载能力 | 125%，10min；150%，1min | ||||||||||
THDV | 线性载<2% | ||||||||||
频率 | 50/60Hz | ||||||||||
负载不平衡 | 100% | ||||||||||
峰值因素 | 3：1 | ||||||||||
旁路 | |||||||||||
静态旁路 | 标配 | ||||||||||
旁路电压 | 380Vac(+/-15%) | ||||||||||
维修旁路 | 标准 | ||||||||||
电池 | |||||||||||
电池类型 | VRLA - 密封式阀控铅酸蓄电池，锂电池 | ||||||||||
后备时间 | 依电池组容量和工作条件而定 | ||||||||||
电池电压 | 默认432VDC | 默认480VDC | |||||||||
充电时间 | 8小时达到满容量90% | ||||||||||
通讯监控 | |||||||||||
标配通讯接口 | RS - 232，Mini-Slot通讯插槽 | ||||||||||
通讯附件（可选） | Modbus/Ethernet 卡；AS/400 卡(标配)；NMC卡 | ||||||||||
操作环境 | |||||||||||
工作温度 | 0 ~ 40ºC | ||||||||||
储存温度 | -25 ~ 55ºC | ||||||||||
相对湿度 | 5% ~ 95%，无凝露 | ||||||||||
海拔高度 | 小于1000米，无降额 | ||||||||||
认证 | |||||||||||
EMC标准 | IEC61000-4 | ||||||||||
EMI标准 | EN5550022/EN55024 | ||||||||||
质量标准 | ISO 90001:2000，ISO 14001:1996 | ||||||||||
认证 | TLC - 泰尔认证 | ||||||||||
物理信息 | |||||||||||
尺寸 (WxDxH) mm | 500 x 713 x 960 | 500 x 713 x 1230 | 600 x 803 x 1876 | 452 x 829 x 192 | |||||||
净重 (Kg) | 205 | 242 | 280 | 532 | 575 | 532 | 806 | 1162 | 1262 | ||
注：1. 对电池配置细节，请咨询山特相应销售人员； 2.基于产品持续优化，规格参数可能不定期更新，若有疑问，请咨询山特销售人员。 | |||||||||||
