产品介绍

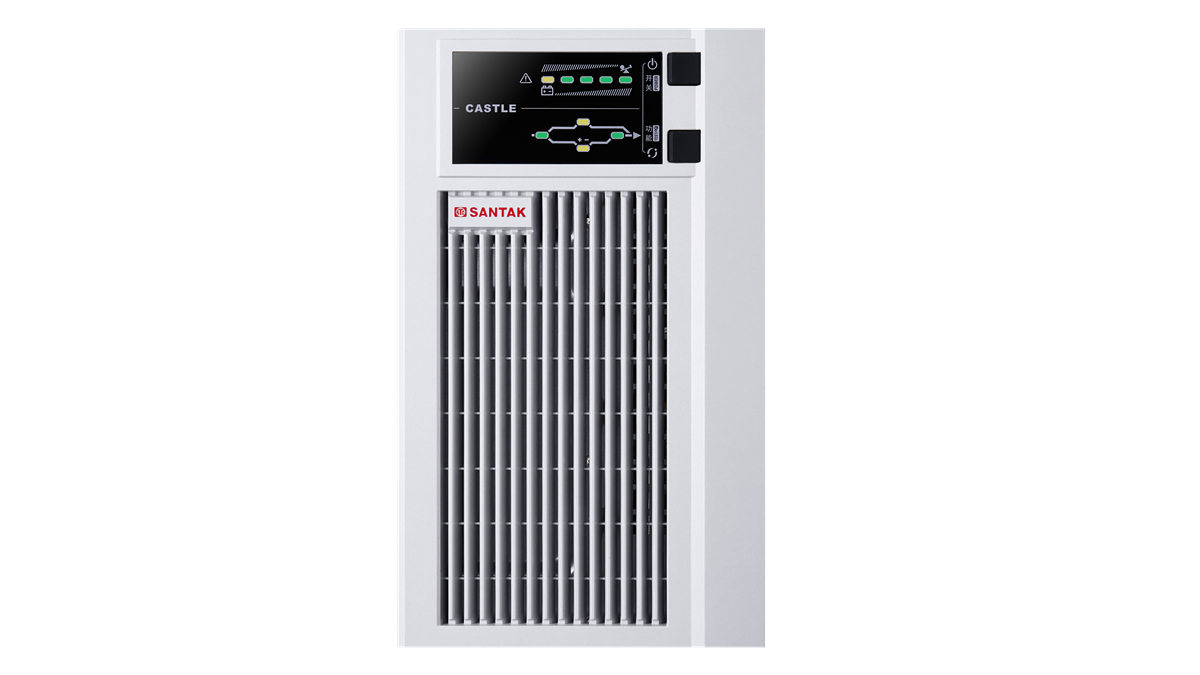

城堡工业UPS CASTLE M PLUS

山特工业UPS针对风场应用特点而设计，满足风场电网质量差、环境温度波动大、高灰尘、无人值守、难维护的恶劣条件，安全稳定地为风机系统用电保驾护航。变流器作为风电机组最重要的部件，需要工作在一个持续稳定的电力环境中，当脱网或电压跌落的时候，山特可为其提供安全稳定的供电保障。

应用场景

• 风力发电机组
• 光伏电站
• 户外快递柜
• 户外智能终端柜
• 户外智能无人配送
• 户外储能
• 户外勘察勘测
• 轨道交通设备

产品特点

• 满足-20℃～60℃超宽温度工作环境
• 满足-40℃～60℃储存温度
• 可适应4000米高海拔风场环境（2000米以下无需降容）
• 关键器件及PCBA三防漆喷涂，防潮、防盐雾、防霉菌
• 超宽输入电压范围，适应风场恶劣电网波动环境
• 关键器件冗余设计，放大设计余量，延长使用寿命
• 整机3年质保（含电池）
• 无人值守启动时序
• TLC, CE, CQC节能认证
规格参数




型号		C1K-M PLUS 2	C1KS-M PLUS 2	C2K-M PLUS 2	C2KS-M PLUS 2	C3K-M PLUS 2	C3KS-M PLUS 2
额定容量		1kVA/800W		2kVA/1600W		3kVA/2400W
输入输出制式
输入	输入制式	单相
	额定电压	230Vac
	电压范围	115-300VAC
	频率
	功率因数	0.99
	旁路电压	80VAC×(1±5%)~285VAC×(1±5%)
		默认180VAC×(1±5%)~264VAC×(1±5%)
电池	电池组电压	24VDC	36VDC	48VDC	72VDC	72VDC	96VDC
	内部电池容量	12V 7Ah	不含内部电池	12V 7Ah	不含内部电池	12V 7Ah	不含内部电池
	满载后备时间 (25℃)	3.5mins	取决于电池容量	4mins	取决于电池容量	4.5mins	取决电池容量
	充电电流	1A	6A	1A	6A	1A	6A
	其他参数
	通讯接口	标配RS232，选配通讯卡（参考选配件清单）
输出	输出制式	单相
	额定电压	230VAC
	功率因数	0.8
	电压精度	1%
	额定频率	50/60 Hz
	过载能力@市电模式	105%±5%<负载≤150%±5%, 47s~25s转旁路并报警
		150%±5%<负载≤200%±5%, 25s~300ms转旁路并报警
		>200%±5%,   200ms 转旁路并报警
	转换时间	0ms （市电↔电池）
		<4ms（市电↔旁路）
环境	工作环境温度	-25°C市电模式带满载启动   -25°C~-10°C市电模式满载工作   -10°C~40°C 电池和市电模式满载   40°C~60°C负载按以下降额:   40°C~55°C每增加1度，输出功率降额3%。55~60°C 1K(S): 440W 2K(S): 880W 3K(S):   1320W
	环境湿度	≤2000m 无降额，2000m＜ 海拔 ≤4000m 每升高100m负载量降低1%，高于4000m应用，请咨询厂商
	海拔高度	抗震、高低温、盐雾、震动、海拔、电磁兼容
认证及标准	认证	TLC、CE、CQC节能
尺寸重量	机器尺寸（宽×深   ×高，mm）	144*345*229		190*393*328		190*393*328
	净重（ kg）	9.8	4.2	18.3	7.9	24.1	8.3
	包装尺寸（宽x深x高mm）	236*428*333		325*493*458		325*493*458
	毛重（ kg）	10.8	5	20.6	9.4	26.4	9.8
