产品介绍

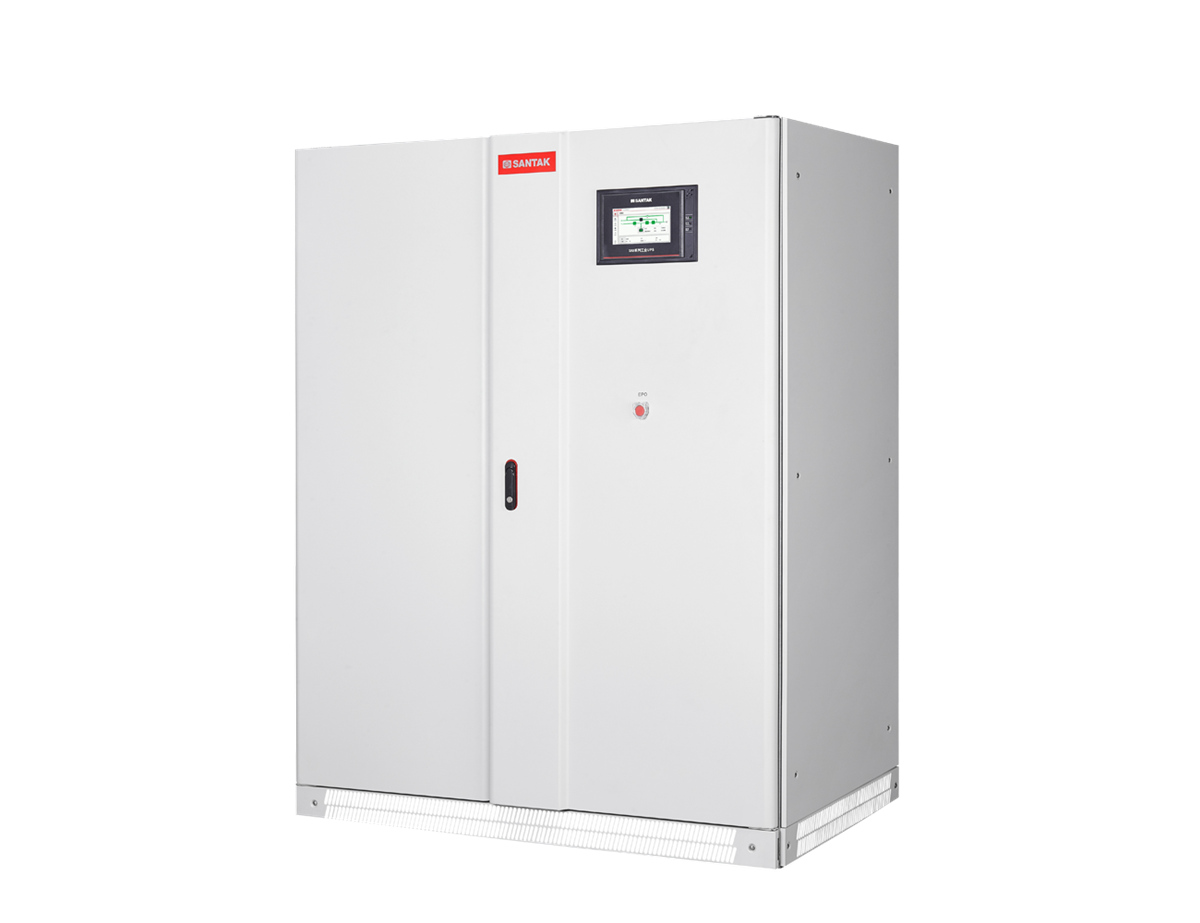

SIU 10-600K 工业UPS

山特凭借30多年雄厚的电力电子技术研发实力和UPS先进设计应用经验推出了SIU系列工业级UPS产品，能更好的应对各种轻/重工业领域的应用，为客户提供更专业的电力保障。

应用场景

• 电力行业
• 石油化工行业
• 钢铁，煤炭等制造行业
• 轨道交通行业

产品特点

可靠性

• 完善的防护设计，对输出变压器采用整体真空浸渍绝缘漆和喷涂高温防护漆处理，对电路板进行特殊防护，对散热风道独立设计等，提高了系统的可靠性；可适应高温、高湿环境
• 控制电源冗余设计，系统风扇冗余设计，进一步提高了系统可靠性
• 采用国际一线品牌器件及100%出厂前老化测试，从零部件及品质管控提高安全性
• UPS的整流、逆变、静态开关等控制单元均为独立模块，可提高系统的整体可靠性及容错性。其中各个相同模块可平行替换，可以提高维护效率及减少备件数量

环境适应能力强

• 独特的防尘设计有效减少粉尘、漂浮物等进入，净化机器内部环境，提升产品可靠性
• 宽输入电压范围，频率范围，输入软启设计能适各类测试设备

标配输出隔离变压器

• 有效防止逆变器输出电压的直流分量对负载设备造成危害，提高了UPS的可靠性
• 能有效抑制和阻断整流器和逆变器工作产生的共模干扰对用户负载的影响

丰富的通讯功能

• 搭配Industrial Gateway Card支持Network-M2提供的所有功能，且同时支持 MODBUS TCP 和RTU 协议。通过结合应用楼宇管理系统（BMS）可为UPS系统提供持续、可靠、精确的远程监控服务。用户可享受自定义例如远程关机,卸载等任务, 第一时间获取UPS的系统提示, 而无需亲临现场
• 可针对电力行业应用，定制支持IEC61850通讯协议
产品特性




额定容量

10KVA

15KVA

20KVA

30KVA

40KVA

50KVA

60KVA

80KVA

100KVA

120KVA

160KVA

200KVA

KVA/KW

10/9

15/13.5

20/18

30/27

40/36

50/45

60/54

80/72

100/90

120/108

160/144

200/180

输入特性

适用电力系统类型

TN-S, TN-C, TN-C-S, TT, IT

输入输出电压相数

三相输入/三相输出或单相输出

输入电压范围

市电输入：   380/400/415VAC

电压范围： 285VAC-498VAC

输入频率范围

额定50/ 60Hz，频率范围： 40-72Hz

输入电流谐波

6脉冲： ≤30%

6脉冲加 5th 滤波器： ≤10%

12脉冲： ≤10%

输入功率因数

6脉冲： ≥0.8

6脉冲加 5th 滤波器： ≥0.92

12脉冲： ≥0.82

电池市电转换时间

0 ms

电池拓扑

电池直挂直流母线

额定电池电压

DC220V   3/1： (204V,216V,228V)

N/A

DC384V 3/1： (360V,372V,384V,396V,408V)

DC384V 3/3： (360V,372V,384V）

(360V,372V,384V,396V,408V)

开机共电池

支持

输出特性

输出电压及精度

单相： 220V±1% (230V,240V可选)

三相： 380V±1% (400V,415V可选)

输出频率及精度

默认50Hz±0.05%. 60Hz可选

输出电压谐波（参考EN62040-3标准

<1% @100% 线性负载

<3% @ 100% 非线性负载

波峰因数比

3：1

过载

<110% 额定负载, 长期运行

110%~125% 额定负载, 10分钟

125%~150% 额定负载, 1分钟




额定容量		300KVA	400KVA	500KVA	600KVA
KVA/KW		300/270	400/360	500/450	600/540
输入特性	适用电力系统类型	TN-S, TN-C, TN-C-S, TT, IT
	输入输出电压相数	三相输入/三相输出或单相输出
	输入电压范围	市电输入：   380/400/415VAC
		电压范围： 285VAC-498VAC
	输入频率范围	额定50/ 60Hz，频率范围： 40-72Hz
	输入电流谐波	6脉冲： ≤30%
		6脉冲加 5th 滤波器： ≤10%
		12脉冲： ≤10%
	输入功率因数	6脉冲： ≥0.8
		6脉冲加 5th 滤波器： ≥0.92
		12脉冲： ≥0.82
	电池市电转换时间	0 ms
	电池拓扑	电池直挂直流母线
	额定电池电压	N/A
		N/A
		DC384V 3/1   (360V,372V,384V,396V,408V)		456V,468V,480V,   492V,504V
	开机共电池	支持
输出特性	输出电压及精度	单相： 220V±1% (230V,240V可选)
		三相： 380V±1% (400V,415V可选)
	输出频率及精度	默认50Hz±0.05%. 60Hz可选
	输出电压谐波（参考EN62040-3标准	<1% @100% 线性负载
		<3% @ 100% 非线性负载
	波峰因数比	3：1
	过载	<110% 额定负载, 长期运行
		110%~125% 额定负载, 10分钟
		125%~150% 额定负载, 1分钟
