产品介绍
- 高粉尘、易腐蚀、宽温、高湿、振动环境
- 负载冲击大、带有直流母线输入、电网和负载隔离、浪涌环境
- IT载、非线性载、冲击性负载
- 电厂和变电站均配有直流电源系统，为节省电池投资和减少运维工作量，UPS的直流电源直接引自直流电源母线，无需为直流源充电，且直流输入侧配置逆止二极管
- 直流输入电压常见220VDC或110VDC
- 常用典型功率段1-20K
- 输入输出须双隔离

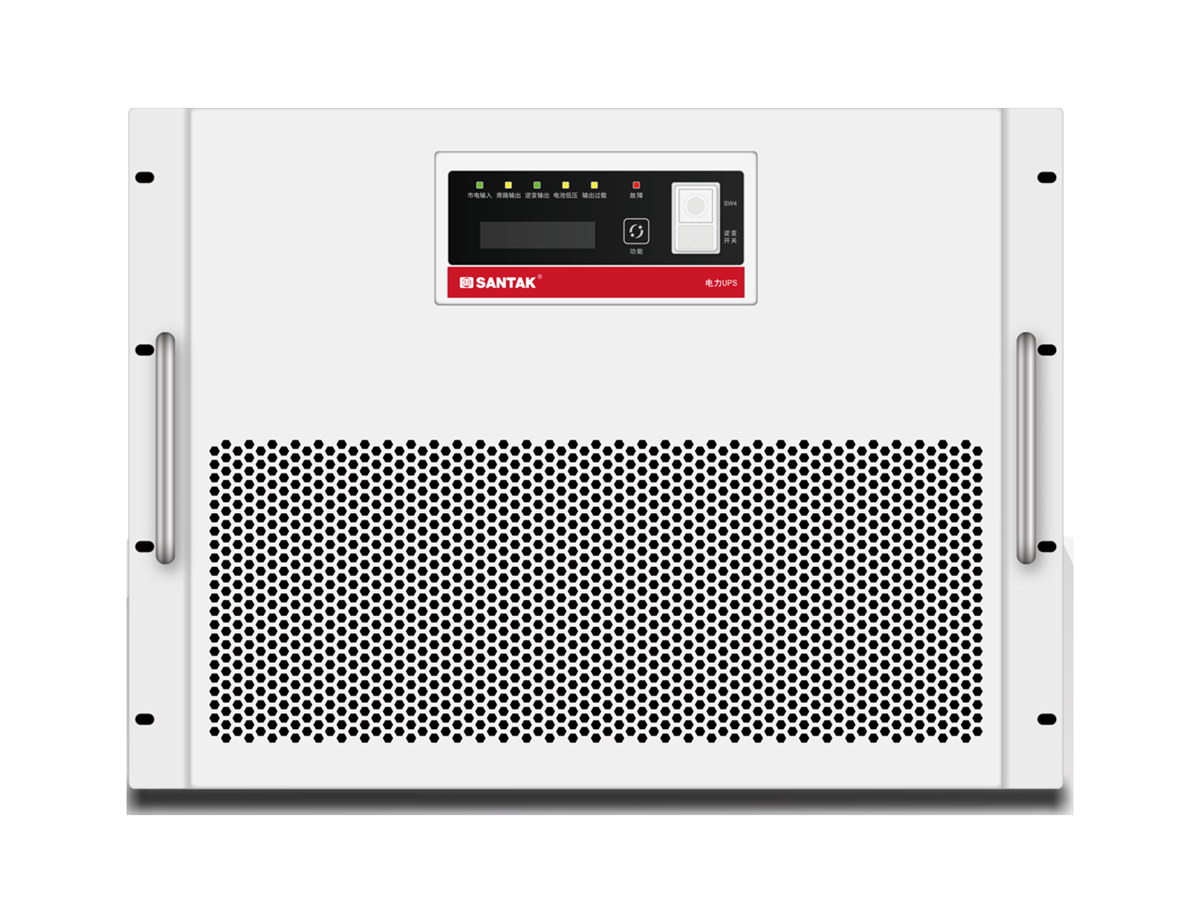

电力专用UPS SPU1-20K
SPU系列UPS基于山特三十多年的行业沉淀，秉承为用户的关键负载提供专业级不间断电源保护及有效管理的理念进行开发设计。
符合中国电力行业标准《DL/T5491-2014 电力工程交流不间断电源系统设计技术规程》《DL/T1074-2019 电力用直流和交流一体化不间断电源》。
适应恶劣的物理环境
适应特殊的电力环境
适应复杂的负载
电力UPS的特殊应用
额定容量 | 1kVA | 2kVA | 3kVA | 5kVA | 6kVA | 8kVA | 10kVA | 12kVA | 15kVA | 20kVA |
输入 | ||||||||||
输入制式 | 单相（三线） | 单相（三线）或 三相（三线或四线） | 单相（三线）或 三相（三线或四线） | |||||||
|
| 220V±25%（单相） | 220V±25%（单相） | |||||||
输入频率 | 50Hz±5Hz | 50Hz±10Hz | ||||||||
直流电压 | 110Vdc 或 220Vdc | 110Vdc 或 220Vdc | 220Vdc | |||||||
直流电压范围 | 90~135Vdc（110Vdc) | 90~135Vdc（110Vdc) | 180~270Vdc（220Vdc） | |||||||
充电器 | 不支持 | 可特规5A/10A充电器 | ||||||||
输出 | ||||||||||
功率因数 | 0.8 | |||||||||
输出电压及精 | AC220±1% （1P2W） | |||||||||
频率 | 50Hz±0.5% （支持特规60Hz） | |||||||||
波形失真率 | <3%（线性负载） | |||||||||
过载能力 | 105%～125% ≥10min，125%～150% ≥1min转旁路 | |||||||||
波峰因数 | 3:1 | |||||||||
效率 | ≥85% | |||||||||
转换时间 | 交流-直流转换时间=0ms，逆变-旁路转换时间 ≤4ms， | |||||||||
并机 | 不支持 | 可特规3台并机（工厂预装） | ||||||||
人机界面 | ||||||||||
显示面板 | LCD（中文/英文），LED | |||||||||
通讯接口 | 标配RS485接口（MODBUS协议），干接点（标配7组），选配RS232、SNMP | |||||||||
环境 | ||||||||||
工作温度 | -5℃~+40℃ | |||||||||
工作湿度 | 0~95%，无凝露 | |||||||||
工作海拔 | ≤1500m（不降额）** | |||||||||
认证标准 | ||||||||||
认证标准 | 开普测试（行业标准DL/T 1074-2019) | |||||||||
IP等级 | IP20 | |||||||||
质保器 | 1年 | |||||||||
