产品介绍
- 中小型企业、大型企业分支机构、银行网点等小型化数据中心
- 存储器、网络设备、VoIP、通讯设备、自动化设备、Office 办公终端
- ATM 柜员机、广告机等设备
- 双转换效率95%，为用户节省大量能源开支
- CE标志，符合IEEE 标准，符合欧盟环保标准
- 结构紧凑，10kVA只需2U高度，节省宝贵的机柜空间
- 配置电池数量可调整，可根据用户电池数量设置匹配参数
- 高温环境验证，可适应50摄氏度环境温度运行
- 超强充电能力，满足长时间后备电池配置及快速充电需求
- 低噪音模式设计，舒适的使用体验
- 支持并机扩展，提升系统容量及系统冗余度
- 丰富的选配件，可满足用户的差异化需求，包含：网络监控卡、Modbus/CMC卡、可编程干节点卡、并机组件、维修旁路、主机导轨、电池模块导轨

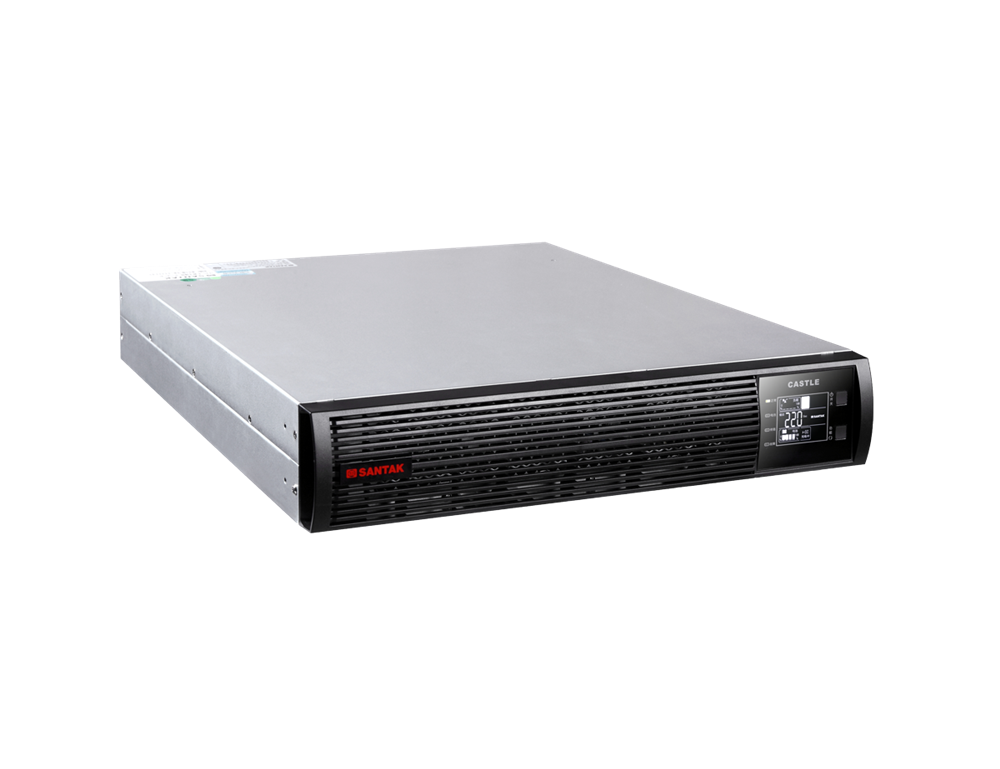

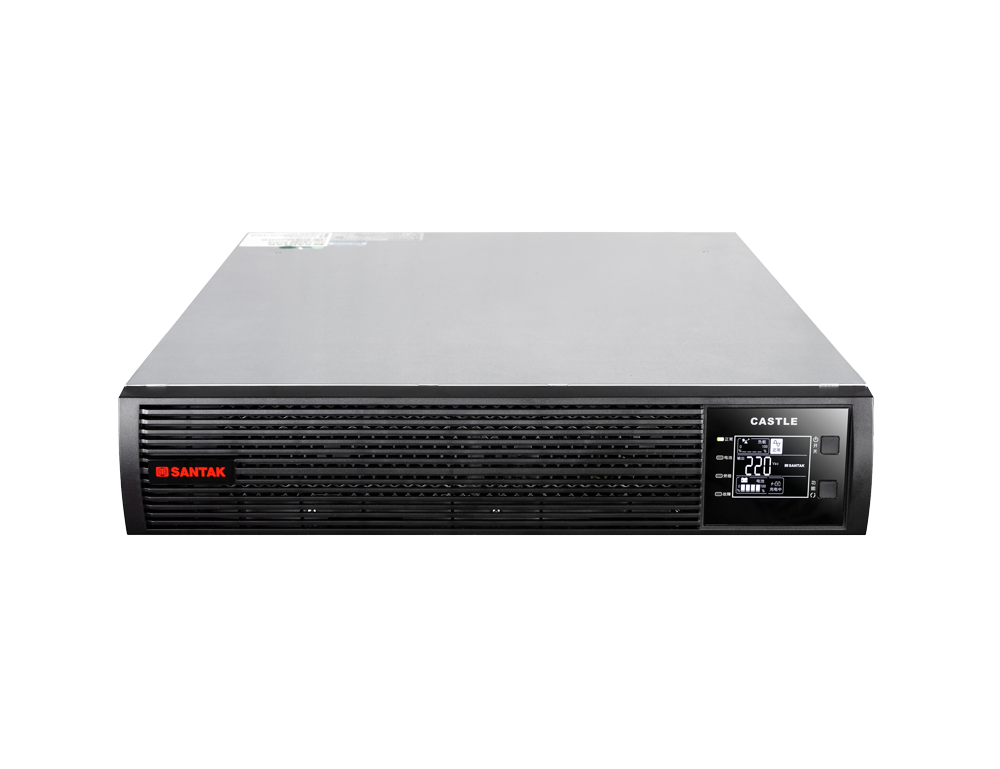

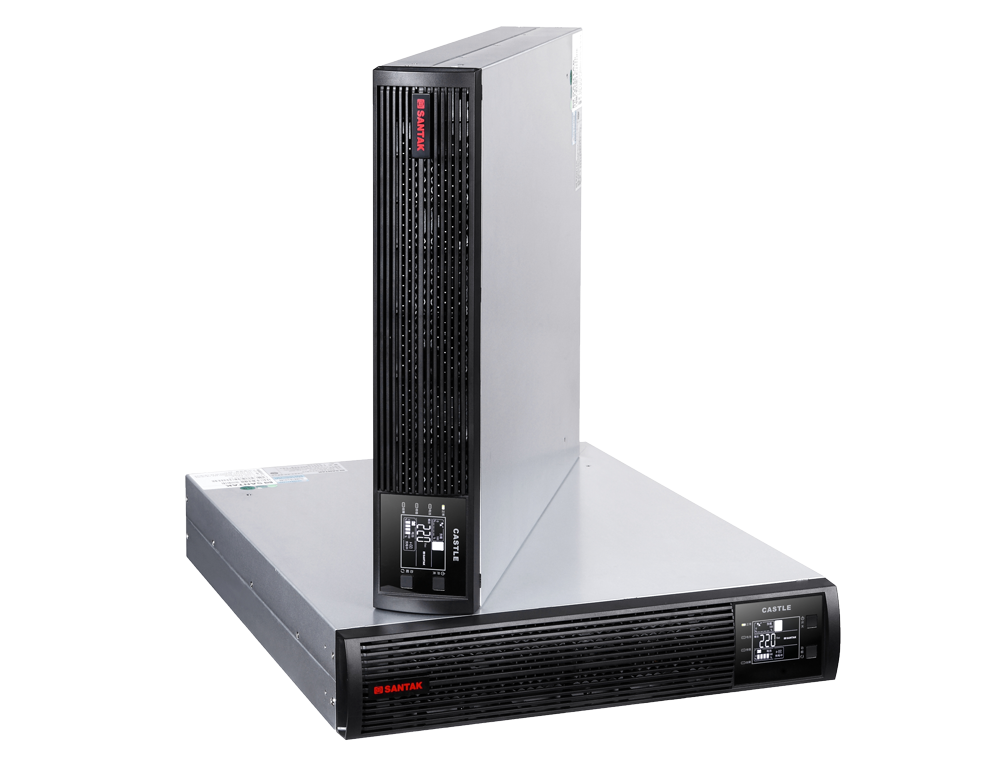

城堡系列机架式 C1-10kVA Rack
城堡（Castle）系列机架式 C1-10kVA Rack采用机架式结构，纯在线双变换设计。能有效匹配用户的用电设备、提高能源使用效率以及降低应用成本。配置先进的通讯软件及各种通讯接口，兼容各种虚拟化系统的管理。适用于各种IT及工业机柜环境，满足用户设备需要的N+X及2N等各种冗余级别的可靠性要求。其典型应用包括：中小型企业、大型企业分支机构、银行网点等小型化数据中心；存储器、网络设备、VoIP、通讯设备、自动化设备、Office 办公终端；精密仪器设备及工业控制设备等。
应用场景
产品特性
输出功率因数0.9，完全匹配主流负载设备
RACK 1-10kVA 技术规格及参数
型号 | C1KR（2021） | C1KRS（2021） | C2KR（2021） | C2KRS（2021） | C3KR（2021） | C3KRS（2021） | |
额定容量 | 1kVA | 2kVA | 3kVA | ||||
输入 | 电压 | (110-300)VAC | |||||
频率 | 40-70Hz | ||||||
输入功因 | ≥0.98 | ||||||
电池 | 外接电池标称电压 | - | 36V | - | 72V | - | 96V |
电池形式 | 阀控式铅酸蓄电池 | ||||||
电池数量 | 2PCS | - | 4PCS | - | 6PCS | - | |
输出 | 电压 | 220*(1±2%)VAC | |||||
频率 | 与输入同步(市电模式) | ||||||
50±0.05Hz (电池模式) | |||||||
输出功因 | 40°C环境温度下0.8，30°C环境温度下0.9 | ||||||
过载能力 | 105%-150%，47s-25s；150%-200%，25s-300ms；200%以上200ms(输出功因0.8) | ||||||
插座形式*数量 | 国标插座*2 | ||||||
转换时间 | 停电/复电 | 0ms | |||||
后备时间 (80%载，0.8功因) | >4.5 min | - | >4.5 min | - | >4.5 min | - | |
指示灯 | LED+LCD | LCD电压、频率等信息显示、UPS运行状况指示灯等 | |||||
警报声音 | 电池放电 | 当输入电压断电时每四秒一叫，当电池将用尽时每一秒一叫 | |||||
UPS异常 | 长鸣 | ||||||
自动重启 | 电池耗尽shutdown后，市电恢复正常时，可以自动重启 | ||||||
通讯界面 | USB | 监控功能 | |||||
可扩展通讯卡（选购件) | NMC卡，CMC卡，AS400卡，SPCC卡 | ||||||
环境 | 温度 | 0°C-40°C | |||||
湿度 | <95% | ||||||
重量(净重)Kg | 主机 | 11 | 7.2 | 17.5 | 8.9 | 21.6 | 9.0 |
电池模块 | - | 20.0 | - | 20.0 | - | 24.8 | |
外观尺寸 W*D*H(mm) | 主机安装尺寸 | 438*420*87 | 438*420*87 | 438*570*87 | 438*420*87 | 438*570*87 | 438*420*87 |
电池模块 | - | 438*420*87 | - | 438*420*87 | - | 438*420*87 | |
运输重量（毛重）Kg | 主机 | 13.5 | 9.7 | 20.9 | 11.4 | 25 | 11.5 |
电池模块 | - | 22.5 | - | 22.5 | - | 27.3 | |
运输尺寸W*D*H （mm） | 主机运输 | 540*526*220 | 540*526*220 | 580*760*220 | 540*526*220 | 580*760*220 | 540*526*220 |
电池模块 | - | 540*526*220 | - | 540*526*220 |
| 540*526*220 | |
产品型号 | C6K Rack | C6KS Rack | C10K Rack | C10KS Rack |
额定输出容量 | 6000VA/5400W | 6000VA/5400W | 10000VA/9000W | 10000VA/9000W |
输出特性 | (110-300)VAC | |||
输出波形 | 正弦波 | |||
额定电压 | 208/220/230/240VAC | |||
输出电压精度 | ±1% |
|
|
|
输出电压失真度 | 线性负载< 1%，非线性负载 | |||
输出频率（电池模式） | (50/60±0.1 )Hz |
|
|
|
运行效率 | 95%；ECO 模式98% | |||
过载能力 | 125%10 分钟；150% 1分钟 | |||
输入特性 | ||||
输入电压范围 | 110VAC-276VAC | |||
输入频率范围 | 40~70HZ | |||
输入连接 | 单相三线（火线/ 零线/ 地线） | |||
输入谐波电流 | < 3% | |||
输入功率因数 | ≥ 0.99 |
|
|
|
电池配置与管理 | ||||
可配置12V电池数量 | 默认16节，长机16-20节可设定 | |||
电池后备时间（75%负载率） | 6.5分钟 | - | 5分钟 | - |
充电能力 | 默认1.4A，1-4A可设定 | 默认4A, 1-12A可设定 | 默认2A，1-4A可设定 | 默认4A, 1-12A可设定 |
接口和通讯管理 | ||||
操作及显示面板 | LCD+LED | |||
标配通讯接口 | RS232/USB | |||
通讯插槽 | 1 个，标配 | |||
可扩展通讯卡 | NMC卡，CMC卡，AS400卡，SPCC卡 | |||
紧急关机（EPO）接口 | 标配 |
|
|
|
可编程干节点接口 | 1 个输入+1 个输出，标配 | |||
通讯软件 | Winpower | |||
物理参数 | ||||
主机尺寸（mm） | 438*571*86.3 | |||
主机安装高度 | 2U | |||
主机重量（Kg） | 13.3 | 13.6 | 15.2 | 15.5 |
电池模块尺寸（mm） | 438*594*130 | |||
电池模块安装高度 | 3U | - | 3U | - |
电池模块重量（Kg） | 46 | - | 52 | - |
主机运输尺寸（mm） | 586*766*238 | |||
主机运输重量（Kg） | 16.3 | 18 | 16.4 | 18.3 |
电池模块运输尺寸（mm） | 578*796*353 | |||
电池模块运输重量（Kg） | 52 | - | 58 | - |
环境参数 |
| |||
运行环境温度 | 0°C ~ 50 °C | |||
运行环境湿度 | 0 ~ 95% （无冷凝） | |||
储存温度 | -25℃ ~ 55℃ | |||
运行噪音（典型负载，1 米处） | ≤ 45dB | ≤ 45dB | ≤ 50dB | ≤ 50dB |
防护等级 | IP20 | |||
标准和认证 |
| |||
产品标准 | IEC61000/IEC62040/GB4943/GB7260 | |||
产品认证 | TLC/ 节能认证/CE | |||
