产品介绍

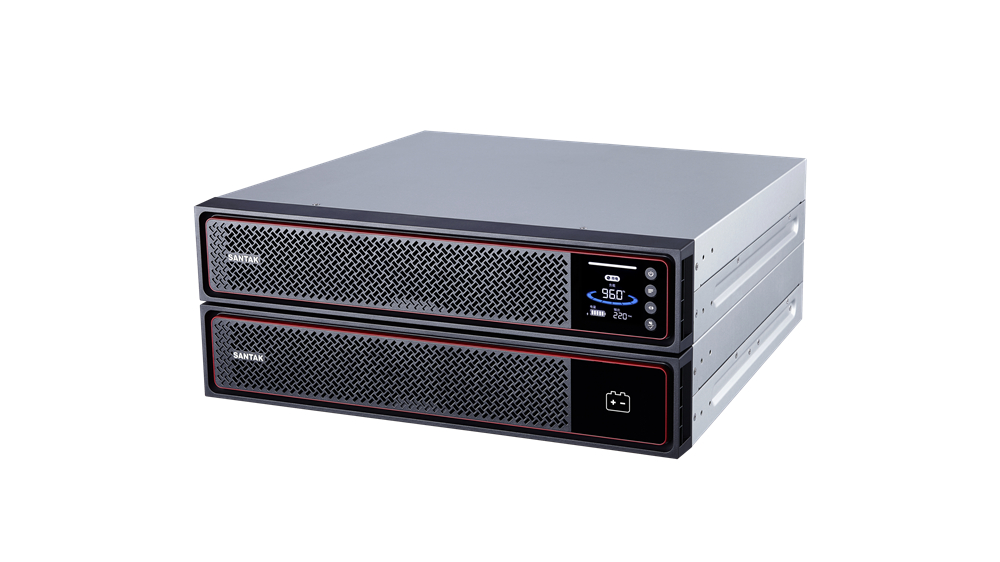

城堡系列机架式 Castle G7

城堡系列延续了四十年设计底蕴，坚持“技术先进，品质为先”的设计理念。新一代城堡更是青出于蓝而胜于蓝，全方位满足用户不间断用电的需求，同时在高性能高可靠、工况适应、人机友好、灵活扩展等有了进一步的提升。

应用场景

• 企业文件服务器、关键工作站等分布式IT系统
• 商务办公设备选配件清单
• 家庭娱乐设备
• 生产制造过程控制系统
• 监控与数据采集系统
• 轨道通讯系统
• 嵌入式行业配套

产品特点

高性能

•  1.0 功因，带载能力更强
• 超宽输入范围，110Vac~300Vac
• 强过载能力，125% 过载 10 分钟
• CQC 节能认证，泰尔认证一类标准

宽适应

• 40-70Hz 宽频率范围，高效适配发电机
• 自动识别电网频率，自动匹配输出频率
• CVCF 恒压恒频模式，支持特殊电压频率设备，适配高敏感设备
• 复电延迟开机时间可设，灵活应对电网波动，错峰启动减少电网冲击
• 更小的尺寸，适应各种安装环境

智能充电

• 长效机最大8A充电，三段式充电模式，提升充电速度
• 充电自动温度补偿，防止电池过充
• 支持电池自检设置、电池组均充设置，便于电池维护管理

智能管理

• 支持多种智能通讯卡，适应各种监控管理需求
• 通过“山特加”APP可实现手机远程监控，报警智能推送
• 多种故障自恢复，减少人为干预
• 支持休眠模式，电池模式关机后UPS可继续通讯、接受远程指令

更友好用户体验

• 全新LCD屏幕，实时监测，便捷操作，自动熄屏唤醒，杜绝光污染
• 可设置静音模式，关闭蜂鸣器减少报警音干扰
• 自动风扇转速调节，低转速模式满足图书馆一级静音标准

Castle G7 1-3KR 技术规格

型号		C1KR（G7）	C1KRS（G7）	C2KR（G7）	C2KRS（G7）	C3KR（G7）	C3KRS（G7）
额定容量		1KVA/1KW		2KVA/2KW		3KVA/3KW
输入输出制式		单相输入，单相输出
输入	输入制式	L+N+PE
	额定电压	200Vac/208Vac/220Vac/230Vac/240Vac   (默认220Vac）
	电压范围	110Vac~300Vac
	频率	40Hz~70Hz
	功率因数	≥0.99
	输入谐波失真 THDI	<5% @ 非线性满载
	旁路电压	旁路模式默认 187Vac~264Vac，ECO 模式默认 198Vac~242Vac
电池	电池组电	24Vdc	36Vdc	48Vdc	72Vdc	72Vdc	96Vdc
	内部电池容量	7AH	/	7AH	/	7AH	/
	后备时间（标机）	>2分钟@PF=1满载，>2.5分钟@PF=0.9满载
	充电电流	1.5A	6A	1.5A	默认4A，最大8A	1.5A	默认4A，最大8A
EBM	型号	/	B7032	/	B7061	/	B7081
	电池箱电压	/	36Vdc	/	72Vdc	/	96Vdc
	内部电池容量*数量	/	7Ah*3*2	/	7Ah*6	/	7Ah*8
输出	输出制式	L +N +PE
	额定电压	默认220Vac   (200Vac/208Vac/220Vac/230Vac/240Vac可设置）①
	输出频率	50Hz/60Hz 自适应
	输出插座	4*国标插座（10A)					3*国标插座（10A）+端子排
	效率@市电模式	up to 90%		up to 91%		up to 93%
	功率因数	1②
	电压精度	±1%
	输出谐波失真 THDV	< 1%@线性满载
	过载能力@市电模式	≤ 105%, 持续工作并报警   105% ~125%, 10分钟转旁路并报警   125% ~150%, 30秒转旁路并报警   >150% , 100毫秒转旁路并报警
	转换时间	0毫秒
人机界面	显示	LCD，三色LED
	通讯	标配RS232、USB，选配智能卡槽及NMC卡、CMC卡、AS400卡、SPCC卡
环境	工作温度	0°C-40°C
	存储温度	-25℃～ 55℃ ( 无电池）
	相对湿度	0%~95% RH(无凝露）
	海拔高度	≤ 3000m（>1000m 时需降额使用）③
	IP等级	IP20
认证及标准	认证	泰尔认证，CQC节能认证
	行业标准	YD/T 1095-2018，CQC3108-2011
	EMC标准	GB/T   7260.2:2009， IEC 62040-2:2016   低频传导、谐波：A类；静电放电、传导抗干扰、辐射抗干扰：level 3；瞬态脉冲干扰、浪涌以及工频磁场抗扰度：level 4
尺寸重量	UPS尺寸 (宽*深*高mm)	438*410*85.5	438*410*85.5	438*550*85.5	438*410*85.5	438*550*85.5	438*410*85.5
	UPS净重（kg）	10.6	6.25	17.2	7.1	22.2	7.35
	UPS包装尺寸 (宽*深*高mm)	542*522*232	542*522*232	742*582*232	542*522*232	742*582*232	542*522*232
	UPS毛重（kg）	12.9	8.95	20.3	9.75	25.35	10.1
	EBM尺寸 (宽*深*高mm)	/	438*410*85.5	/	438*410*85.5	/	438*410*85.5
	EBM净重 （kg）	/	18.45	/	18.5	/	22.9
	EBM包装尺寸 (宽*深*高mm)	/	542*522*232	/	542*522*232	/	542*522*232
	EBM毛重（kg）	/	20.75	/	20.8	/	25.2

① 输出设置为 200Vac/208Vac 时，功率需降额 10%
② 温度 >30℃ 时，输出功因降为 0.9
③ 使用海拔 >3000m 时，请咨询

Castle G7 6-20K 技术规格

型号		C6K（G7）	C6KS(G7)	C10K(G7)	C10KS(G7)	3C10KS(G7)	3C15KS(G7)	3C20KS(G7)
额定容量		6KVA/6KW		10KVA/10KW		10KVA/10KW	15KVA/15KW	20KVA/20KW
输入输出制式		单相输入，单相输出				三相或单相输入，单相输出
输入	输入制式	L+N+PE				L1+L2+L3+N+PE
	额定电压	220VAC/230VAC/240VAC				380VAC/400VAC/415VAC   (线电压)   220VAC/230VAC/240VAC (相电压)
	电压范围	80VAC~300VAC				单相输入：80VAC~300VAC   三相输入：139VAC~520VAC
	频率	40Hz~70Hz
	功率因数	≥0.99
	旁路电压	旁路模式默认 187Vac~264Vac，ECO 模式默认 198Vac~242Vac
输出	输出制式	L +N +PE
	额定电压	200VAC/208VAC/220VAC/230VAC/240VAC   ( 默认 220VAC, @200VAC/208VAC 降额 10%)
	功率因数	1.0
	电压精度	±1%
	过载能力	100%-105%，持续过载   106%-125%，10分钟   126%-150%，30秒
	转换时间	0毫秒
电池	电池组电压	180VDC（15节）	192V~240VDC   (16~20节可调，   默认16节)	192VDC（16节）	192V~240VDC   (16-20节可调，   默认16节)	192V~240VDC   (16~20节可调，默认16节)
	内部电池容量	7AH	无内置电池	9AH	无内置电池	无内置电池
	后备时间	3.2分钟（1.0功   因满载）	由外接电池组容   量决定	2.3分钟（1.0功   因满载）	由外接电池组容量决定
	充电电流	1.4A	0~12A(默认4A，   面板可设)	2A	0~12A(默认10A，面板可设)
环境与通讯	工作温度	0-10℃~+50℃（大于40°C降额至70%）
	相对湿度	0%~95% (无凝露）				0%~95% (无凝露）
	海拔高度	最高支持4000米（2000米以上需降额，每上升100米降额1%）
	通讯	标配RS232，USB2.0； 选配智能卡槽及智能卡				标配RS232、USB 2.0、干接点、山特云联网络卡
尺寸重量	尺寸（宽x深x高mm）	6K/10K：225x500x525 6KS/10KS：190x425x300				190x500x425
	净重（ kg）	47.3	9.4	56.3	10.7	14.7	20.3	20.3
	包装尺寸   （WxDxH)   mm	357x656x686	316x566x437	357x656x686	316x566x437	316x596x563
	包装重量（ kg）	51.3	11	60.3	12.3	17.5	23	23
认准与标准	认证	TLC，CQC节能
	标准	GB/T 7260.1，GB/T 7260.2，YD/T 1095，YD 5083，YD/T 5096，CQC3108

① 机器尺寸含前面板和轮子或脚垫, 不含后盖板的端子排及盖板；如需包含后盖板的端子排及盖板，深度将增加30mm。
