产品介绍

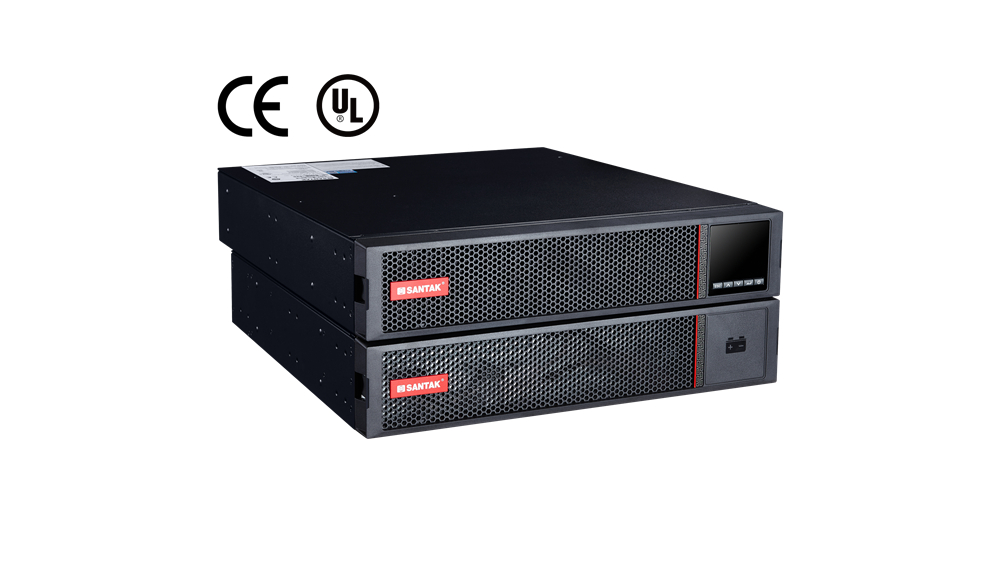

灵霄系列 PT3000 UL

山特灵霄PT3000-UL系列UPS，是专为储能、光伏等新能源领域及海外出口设备配套量身打造的一款UPS。

PT3000-UL 采用在线双变换架构，确保高品质正弦波输出的同时，实现市电与电池模式零毫秒转换，为设备提供不间断的电力保障。电路板经过三防涂层处理以应对各种苛刻的使用环境。支持多种通讯方式，可轻松与配套设备进行联动控制并集成至用户监控系统。PT3000-UL获得美国UL认证、欧盟CE认证，可配套用户设备出口至全球众多国家。

应用场景

• 风力发电机组
• 光伏电站工
• 商业储能 PCS、EMS 控制系统
• 户外智能终端柜
• 户外勘察勘测
• 轨道交通设备
• 半导体芯片等高端制造

产品特性

高效节能

• 功率因素PF=1，提供更大的带载能力3kVA
• 在线模式效率高达93%，节省用户电力成本




智能管理，易于集成

• 配备一组可独立控制输出插座，可对负载进行分类分级管理
• 控制不同负载顺序启动关闭，电池模式下提前关闭不重要负载以延长关键负载备电时间
• 标配输入、输出干接点，方便与配套设备进行联动控制
• 支持多种通讯监控方式，易于集成用户动环监控系统
• ABM三段式充电，减少浮充对电池寿命影响，延长电池使用时间
• UPS深度<500mm，节省空间，适用于短柜体安装




适应恶劣环境

• 工作温度范围可达0-50℃
• 3000米海拔功率不降额（25℃下）
•  电路板防尘防腐喷漆工艺，适应更恶劣的环境应用
• 通过抗震、高低温、海拔等可靠性测试



适用全球多个国家

• 产品设计符合全球主流安全认证标准，并取得UL和CE认证
• LCD界面及说明书采用中英双语
• 支持美国 208/120V 三相电网双火线输入
• 支持 200/208/220/230/240V 五种标准电压输出
• 支持 50/60Hz 自适应频率输出或设置固定频率输出

规格参数


产品型号	PT1K-UL	PT2K-UL	PT3K-UL
输出
额定容量	1kVA/1kW	2kVA/2kW	3kVA/3kW
输出功率因数	1
输出额定电压	220V默认（200/208/220/230/240 VAC可选）
输出电压精度	± 1 %
额定输出频率	50Hz/60Hz 自适应
输出电压总谐波失真THDV	<1%（线性负载）
波比因数比	3.1
在线双转换模式效率@满载	91%	93%	93%
经济模式效率	96%	97%	97%
过载能力	125%，10分钟
输入
输入电压范围	110~300VAC (<160VAC需降额）
输入频率范围	45 Hz– 55 Hz（50Hz）/54 Hz – 66 Hz(60Hz）
输入功率因数（PF）	≥ 0.99
输入电流总谐波失真（THDi）	<5%
电池
电池电压	36VDC	72VDC	72VDC
内置电池容量	7Ah*3	无	无
充电电流	1.5A	1.5A	1.5A
电池充电温度补偿	支持
EBM型号	PTB9032-UL	PTB9061-UL
EBM电池容量*数量	9Ah*3*2	9Ah*6
输入/输出接口
输入插座	IEC C14	IEC C20
输出插座	主输出 4*IEC C13   分区控制输出 4*IEC C13	主输出 1*IEC C19 + 4*IEC C13   分区控制输出 4*IEC C13
通讯及显示
显示屏	LCD（中文/英文）
通讯接口	标配USB、 RS232、PRO、智能插槽、干接点
尺寸及重量
安装类型	机架式/塔式安装
UPS*宽*深*高（机架式放置）	438*445*85.5 mm (2U)	438*499*85.5 mm (2U)
UPS净重	14.7 kg	8.7 kg	9 kg
UPS*宽*深*高（包装）	498*445*85.5 mm (2U)	580*780*240 mm (2U)
UPS毛重	17.7kg	13.1kg	13.3kg
EBM 宽*深*高（机架式放置）	438*445*85.5 mm (2U)	438*445*85.5 mm (2U)
EBM净重	22.7kg	22.8kg
EBM 宽*深*高（包装）	498*585*240 mm (2U)	498*585*240 mm (2U)
EBM毛重	25.7kg	25.8kg
工作环境
工作环境温度	0 ºC ~ 50 ºC（40ºC以下不降额，40ºC以上温度每升高1ºC降额3%）
工作环境湿度	0 ~ 95% (不结露）
工作环境高度	0~3000米（25ºC以下不降额，25ºC以上1000米以上每100米降额1%）
防护等级	IP20
认证	CE，UL
质保期	3年（常温环境）

*208V输出容量降额10%，200V输出容量降额20%
