UPS手动维修旁路工作原理及配置必要性
手动维修旁路是一套独立的机械开关，作用：在不停电给负载供电的前提下，把 UPS 主机（整流器、逆变器、蓄电池）完全隔离断电，安全检修 UPS 本身。
⚠️和自动旁路区别： |

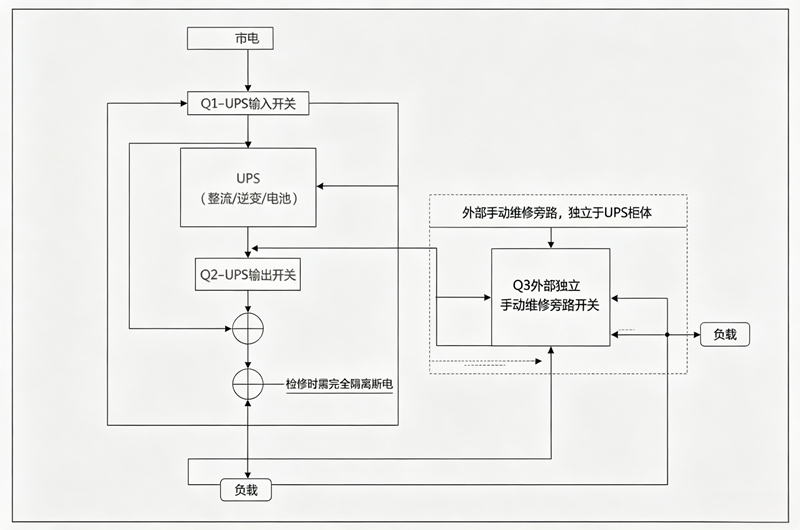

二、3 条核心回路（标准三开关结构：整流输入开关 Q1、输出开关 Q2、维修旁路开关 Q3）
1. 正常工作模式（Q1、Q2 闭合，Q3 断开）
市电→Q1→整流器→直流母线→逆变器→Q2→负载
蓄电池待命，市电异常时电池放电继续逆变供电。
2. 自动旁路模式（Q1 闭合、Q2 闭合，Q3 断开）
逆变器异常 / 过载，UPS 内部电子旁路导通。
市电→Q1→内部旁路→Q2→负载。
此时 UPS 主机电路仍然带电，不能开盖维修！
3. 维修旁路模式（检修状态，Q3 闭合，Q1、Q2 断开）
市电直接 → 手动维修旁路开关 Q3 → 负载
✅负载持续不断电
✅Q1、Q2 断开，整流、逆变、电池单元全部与市电、负载隔离，整机不带电，可安全检修
1. UPS 先切换到自动旁路运行
2. 闭合手动维修旁路开关 Q3（此时两路并联供电，无断电）
3. 断开输出开关 Q2
4. 断开输入开关 Q1
👉UPS 主机完全断电，负载由维修旁路单独供电，开始维修
1. 闭合输入开关 Q1，UPS 上电启动
2. 闭合输出开关 Q2，UPS 逆变器投入，转回自动旁路并联状态
3. 断开手动维修旁路 Q3
4. UPS 切回正常逆变工作模式
❗禁忌：不能直接合上维修旁路！如果逆变器和维修旁路不同步，会造成短路烧毁设备。必须先进入自动旁路，再合维修旁路。 |
市电 |
1. 正常：负载由逆变器供电；
2. 故障自动旁路：市电经 UPS 内部旁路供电，主机带电；
3. 维修旁路：人工接通一条独立直通线路给负载，再断开 UPS 进出开关，负载不停电、UPS 断电隔离检修；
4. 核心目的：负载不断电 + UPS 安全停电检修。
配置手动维修旁路必要性
l 保障运维安全：彻底将UPS主机与带电回路物理隔离，完全避免检修过程中内部部件带强电的触电风险，符合电力运维的安全操作规范。
l 实现零停机检修：无需中断后端服务器、精密设备等关键负载的供电，在UPS硬件更换、深度固件升级等场景下，业务完全不受影响，满足数据中心等场景的高可用性要求。
l 极端故障应急兜底：当UPS出现逆变器炸机等严重内部故障时，可快速切换至外部维修旁路，绕过故障部件直接由市电给负载供电，避免故障扩大引发整路供电中断。
l 规避相位冲突风险：带机械联锁的四级旁路开关可强制防止误操作，避免市电输出与UPS逆变输出相位不一致时出现的短路、冲击负载等严重事故。
如欲进一步了解UPS手动维修旁路工作原理等更多详情，敬请与我们联系！
