UPS铅酸蓄电池正常使用损耗判定
UPS电池用了不到3年就报废，大概率不是命不好，而是“养”坏了。判断损耗是否正常，别只看时间长短：内阻缓慢升到出厂值2倍以内、容量每年掉5%-8%、外壳无鼓包漏液，才算正常老化。一旦内阻飙升超50%、容量跌破60%、壳体持续超40℃，哪怕只用一年，也是非正常损耗——赶紧查工况，别让电池替你背锅。

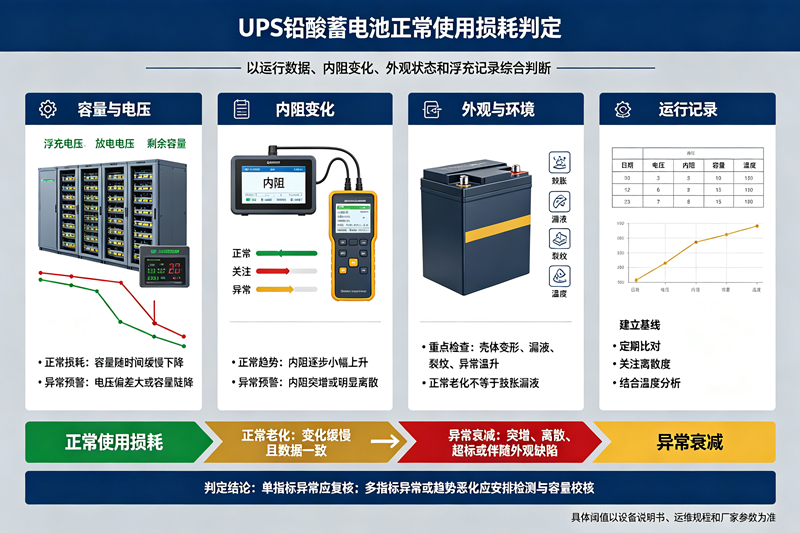

✅ UPS铅酸蓄电池正常使用损耗判定
正常损耗是电池在标准工况下，随服役年限自然发生的性能衰减，完全符合行业设计规律：
l 年限匹配：在20-25℃恒温、湿度40%-60%、充放电频次极低的规范环境中，12V阀控式铅酸电池使用满3-5年，出现的性能衰减属于正常老化范畴。
l 参数渐进变化：内阻从全新基准值逐步升高，4年左右涨幅达到初始值的150%-200%，无突然跳变；容量每年以5%-8%的速度缓慢衰减，无断崖式下跌。
l 无物理硬损伤：电池外壳完好，无鼓包、漏液、极柱严重腐蚀发黑等异常外观，运行温度始终保持在25-35℃区间，无局部异常发热。
l 工况全程合规：使用期间无频繁深度放电、无长期过充欠充、无高温高湿环境暴露，日常巡检、内阻测试、年度核容等维保动作按规范执行。
❌ 非正常损耗判定
非正常损耗是由外部违规操作、恶劣工况或运维缺失导致的电池提前失效，远早于设计寿命出现性能报废：
l 服役年限严重不足：电池使用未满2年，甚至仅1年左右就出现容量大幅跳水，远低于行业通用3-5年的正常更换周期。
l 参数异常突变：内阻短时间内较出厂值飙升50%以上，单节电池与整组平均内阻偏差超20%；单体浮充压差超过0.3V，且连续3个月校准后仍无法恢复均衡。
l 物理故障显性化：电池出现壳体鼓包开裂、电解液漏液、极柱氧化腐蚀发白、运行时壳体温度持续超40℃等硬损伤，无论使用时长多久都属于非正常损耗。
l 工况存在明确违规诱因：存在长期在35℃以上高温环境运行、频繁深度放电（循环次数远超800次设计值）、充电参数被误设导致长期过充/欠充、长期完全不做任何巡检维保等明确违规场景。
l 性能断崖式下跌：带载放电时电压瞬间跌至10.5V以下，实测容量直接跌破额定值的60%，远超出正常老化的年衰减速率。
📋 UPS铅酸蓄电池正常/非正常损耗现场判定核对表
检查大类 | 具体检查项 | 正常损耗判定标准 | 非正常损耗判定标准 | 检查工具 |
服役年限核查 | 电池出厂/投运时长 | 标准工况下使用满3-5年，最长不超过6年，符合行业设计寿命规律 | 使用未满2年就出现性能报废，远低于3年的最低正常使用门槛 | 电池出厂合格证、运维投运记录 |
外观物理检查 | 外壳与极柱状态 | 壳体完好无鼓包、漏液，极柱仅轻微氧化，无腐蚀发白/绿锈痕迹 | 壳体鼓包开裂、电解液渗漏，极柱被白色/绿色腐蚀粉末完全覆盖 | 目视检查 |
环境工况核查 | 机房温湿度记录 | 长期稳定在20-30℃，湿度40%-60%，无凝露、无积尘积水 | 长期在35℃以上高温环境运行，温湿度无管控，存在漏水、积尘隐患 | 温湿度计、历史机房巡检记录 |
电压参数检测 | 单体浮充电压 | 12V电池静置24h后电压≥12.5V，整组单体压差≤0.1V | 静置电压≤12.2V，整组单体压差超过0.3V，校准后仍无法恢复均衡 | 高精度数字万用表 |
内阻参数检测 | 单体内阻数值 | 内阻较出厂基准值缓慢升至1.5-2倍，单体内阻与整组平均值偏差≤20% | 内阻短时间内较出厂值飙升超2倍，单体内阻与整组平均值偏差超25% | 专业蓄电池内阻测试仪 |
容量性能检测 | 恒流放电容值 | 实测容量缓慢衰减至额定值的70%-80%，年衰减速率5%-8% | 实测容量直接跌破额定值的60%，带载时电压瞬间跌至10.5V以下，出现断崖式下跌 | 智能蓄电池放电仪 |
运行状态核查 | 充放电与告警记录 | 无频繁深度放电记录，UPS无持续性电池故障告警 | 年深度放电次数超30次，UPS反复报电池低压、电池故障告警，排除主机故障后仍无法消除 | UPS后台监控日志、历史放电记录 |
运维记录核查 | 日常维保执行情况 | 月度巡检、季度内阻复测、年度核容测试按规范完成，记录完整 | 投运后从未做过任何内阻、容量检测，长期无任何维保动作 | 机房蓄电池运维台账 |
✅ 判定结果快速规则
l 所有检查项全部落在「正常损耗判定标准」区间内 → 100%判定为正常自然老化损耗。
l 任意1项及以上符合「非正常损耗判定标准」，且有明确违规工况诱因支撑 → 判定为非正常人为/工况导致的提前失效损耗。
如欲进一步了解UPS铅酸蓄电池正常使用损耗判定更多详情，敬请与我们联系！
服务热线：023-68692548 / 13594328717
